RBM项目中的Gojs
图片代替图形节点
拖入HTML元素到画布中
在左侧有一栏用于存放相关的HTML元素，用于拖入到右侧的画布中，其实现方式为：将左侧的HTML元素设置成可拖拽，拖入到右侧的画布中，在右侧进行与HTML形状一致的节点的绘制，一般是通过SVG字符串进行绘制的，渣池的geometry字符串如下所示：
ts
geometry: go.Geometry.parse("XFM88 77.8 0 77.8 0 53.8 88 53.8 136.6 0 181.4 0 181.4 35.3 157.5 35.3 157.5 24.5 136.6 24.5z XM 86.8 70.1 L 141.7 10.2 XM 82.8 66.1 L 137.1 6.4 XM142 8.8B 0 360 139 8.8 3 3 XM87 68.8B 0 360 84 68.8 3 3"),SVG节点模板
SVG节点模板需要对其边框stroke和背景颜色fill进行设置，才能显示SVG绘图，如下所示：
ts
$(go.Panel, 'Spot',
$(go.Shape, "RoundedRectangle",
{
geometry: go.Geometry.parse("XFM88 77.8 0 77.8 0 53.8 88 53.8 136.6 0 181.4 0 181.4 35.3 157.5 35.3 157.5 24.5 136.6 24.5z XM 86.8 70.1 L 141.7 10.2 XM 82.8 66.1 L 137.1 6.4 XM142 8.8B 0 360 139 8.8 3 3 XM87 68.8B 0 360 84 68.8 3 3"),
stroke: "black",
fill: "white",
strokeWidth: 1.5
},
),
$(go.TextBlock,
{
margin: 10,
textAlign: 'center',
font: 'bold 14px Segoe UI,sans-serif',
stroke: '#484848',
editable: true,
_isNodeLabel: true,
cursor: "move"
},
new go.Binding('text', 'key').makeTwoWay(),
),
)
),HTML元素的偏移量
计算``HTML`元素的偏移量后，拖到结束才能将画布中新绘制的节点的位置定在鼠标松开的位置
ts
// 计算偏移量变量
const dragStartOffsetX = ref()
const dragStartOffsetY = ref()
// 获取拖动开始时的偏移量
function dragstart(event: any){
const target = event.target;
dragStartOffsetX.value = event.offsetX - target.clientWidth / 2;
dragStartOffsetY.value = event.offsetY - target.clientHeight / 2;
// 设置拖动数据，后续匹配拖动元素使用
if (target.id === "svg_zhaChi") {
event.dataTransfer.setData("node-type", "zhaChi");
} else if (target.id === "html") {
event.dataTransfer.setData("node-type", "html");
}
}其中dragstart函数需要绑定到每一个HTML元素的标签中@dragstart="dragstart"
拖入画布
ts
// html元素拖动到画布中
function drop(event: any) {
event.preventDefault(); // 不要执行浏览器的默认操作，执行下面自定义的函数方法
const target = event.target; // 指向事件触发的原始元素
// 获取像素比率
const pixelRatio = myDiagram.computePixelRatio();
if (!(target instanceof HTMLCanvasElement)) return;
// 获取目标元素的边界框
const bbox = target.getBoundingClientRect();
let bbw = bbox.width;
if (bbw === 0) bbw = 0.001;
let bbh = bbox.height;
if (bbh === 0) bbh = 0.001;
// 计算鼠标在画布上的位置
const mx = event.clientX - bbox.left * (target.width / pixelRatio / bbw);
const my = event.clientY - bbox.top * (target.height / pixelRatio / bbh);
const point = myDiagram.transformViewToDoc(new go.Point(mx - dragStartOffsetX.value, my - dragStartOffsetY.value));
// 开始一个新的事务
myDiagram.startTransaction('new node');
// 获取拖动数据：确定拖动的是哪个HTML元素
let nodeType = event.dataTransfer.getData("node-type");
let category = "";
let key = "html元素";
if (nodeType === "zhaChi") {
category = "zhaChi";
key = "渣池";
}
const newData = {
key: key,
color: 'aqua',
loc: new go.Point(point.x, point.y),
portArray: [],
markArray: [],
category: category
};
myDiagram.model.addNodeData(newData);
myDiagram.commitTransaction('new node');
}同时，需要对画布进行设置：设置拖动事件，绑定拖动函数
html
<div id="diagramDiv" class="layout-main" @dragover="event => event.preventDefault()" @dragenter="event => event.preventDefault()" @drop="drop"></div>端口
端口是用于节点连线使用的，通过某个节点的一个端口连接到另一个节点的端口，端口一般分为上端口，下端口，左端口和右端口，他们连接线出入的方向和在节点的初始位置是不同的
端口类型匹配
端口的添加需要区分上下左右端口，因此需要对端口数组portArray中加上对应的portKey值来区分，在nodeDataArray数组中，通过portArray数组来存放节点的端口信息，如：
ts
portArray: [{portId: "bottom0", portKey: "bottom"}]在端口模板中需要根据端口的portKey值，来进行生成特定位置，连接出/入的方向
对alignment，fromSpot和toSpot进行选择绑定，以alignment为例：
ts
new go.Binding('alignment', 'portKey', (portKey: string) => {
switch(portKey) {
case "top": return go.Spot.Top;
case "bottom": return go.Spot.Bottom;
case "left": return go.Spot.Left;
case "right": return go.Spot.Right;
default: return go.Spot.Top;
}
}),这样不同类型的端口就有不同的模板，是根据portKey进行匹配的
端口模板
整个端口模板形式如下所示：
ts
new go.Binding('itemArray', 'portArray'), {
itemTemplate: $(go.Panel,
{
portId: "Top",
fromSpot: go.Spot.Top,
toSpot: go.Spot.Top,
fromLinkable: true,
toLinkable: true,
cursor: 'pointer',
alignment: go.Spot.Top,
contextMenu: ... // 端口的上下文菜单
},
new go.Binding('portId', 'portId'), // 将端口Id进行绑定
// 根据portKey值匹配对应的alignment
new go.Binding('alignment', 'portKey', (portKey: string) => {
switch(portKey) {
case "top": return go.Spot.Top;
case "bottom": return go.Spot.Bottom;
case "left": return go.Spot.Left;
case "right": return go.Spot.Right;
default: return go.Spot.Top;
}
}),
// 根据portKey值匹配对应的fromSpot
new go.Binding('fromSpot', 'portKey', (portKey: string) => {
switch(portKey) {
case "top": return go.Spot.Top;
case "bottom": return go.Spot.Bottom;
case "left": return go.Spot.Left;
case "right": return go.Spot.Right;
default: return go.Spot.Top;
}
}),
// 根据portKey值匹配对应的toSpot
new go.Binding('toSpot', 'portKey', (portKey: string) => {
switch(portKey) {
case "top": return go.Spot.Top;
case "bottom": return go.Spot.Bottom;
case "left": return go.Spot.Left;
case "right": return go.Spot.Right;
default: return go.Spot.Top;
}
}),
// 端口样式的设置
$(go.Shape, 'Rectangle',
{
strokeWidth: 1,
desiredSize: new go.Size(6, 6),
},
)
),
},添加端口函数
添加端口函数的调用放在了弹出对话框中，鼠标左键双击某个节点后，会弹出一个添加端口对话框，选择添加对应位置的端口后，会在节点中生成新端口
给节点添加端口需要调用以下的端口添加函数，执行该函数后，会在节点端口模板设置的位置alignment中添加一个新的端口，添加后的端口可以进行移动并且可以拖到放到指定的位置
ts
// 添加端口
function addPort(side: string) {
myDiagram.startTransaction('addPort');
myDiagram.selection.each((node: any) => {
// 跳过任何被选定的连接
if (!(node instanceof go.Node)) return;
// 计算下一个可用的索引
let i = 0;
// 从小到大遍历索引i，获取一个可以使用的索引（没有被占用）
while (node.findPort(side + i.toString()) !== node) i++;
// 为新端口设置name，传入的side字符串加上可用的索引
const name = side + i.toString();
// 创建一个新的端口数据对象
const newportdata = {
portId: name,
portKey: side
};
// 获取要修改的端口数据的数组，索引的属性为portArray
const arr = node.data.portArray;
if (arr) {
// 其添加到端口数据数组中
myDiagram.model.insertArrayItem(arr, -1, newportdata);
}
});
myDiagram.commitTransaction('addPort');
}删除端口函数
删除端口函数的调用放在了端口的右键菜单中，想要删除某个端口，只需通过鼠标右键该端口，点击移除端口菜单后，就可以将这个端口进行删除
ts
// 删除端口
function removePort(port: any) {
myDiagram.startTransaction('removePort');
const pid = port.portId;
const arr = port.panel.itemArray;
for (let i = 0; i < arr.length; i++) {
if (arr[i].portId === pid) {
myDiagram.model.removeArrayItem(arr, i); // 删除数组中的项
break;
}
}
myDiagram.commitTransaction('removePort');
}端口的移动
一般端口在节点中，其位置是需要可移动的，要使端口可以自由的移动，需要使用官方提供的扩展PortShiftingTool，在代码中的引入如下所示：
ts
import { PortShiftingTool } from './extensions/PortShiftingTool';
// 设置端口移动
myDiagram.toolManager.mouseMoveTools.insertAt(0, new PortShiftingTool());引入后，还需要对端口模板的类型进行设置，只有设置为Spot类型的模板，端口才可以提高Shift+鼠标左键进行位置上自由的移动
标定点
节点中的标定点是用于接入具体设备的信息而存在的，节点中的标定点设置和端口设置类似，也需要对标定点进行可移动，添加和删除操作
在nodeDataArray数组中，通过markArray数组来存放节点的端口信息，如：
ts
markArray: [{markId: "mark0"}]标定点模板
ts
// 标定点模板
new go.Binding('itemArray', 'markArray'), {
itemTemplate: $(go.Panel,
{
portId: "mark",
cursor: 'pointer',
alignment: new go.Spot(0.5, 0.2), // 标定点在节点中的初始位置
contextMenu: ... // 标定点的上下文菜单
},
new go.Binding('portId', 'markId'),
$(go.Shape, 'Rectangle',
{
strokeWidth: 1,
desiredSize: new go.Size(6, 6),
fill: "red"
},
)
)
},经过尝试后发现，标定点模板不能和端口模板放在同一个层面，所以将标定点模板放到与节点模板同一个层级中，这样就能保证标定点可以正常的显示
添加标定点函数
添加标定点函数的调用放在了弹出对话框中，鼠标左键双击某个节点后，会弹出一个添加标定点对话框，点击添加标定点按钮后，会在节点中生成新标定点
添加标定点不需要像添加端口一样考虑其类型，所以添加标定点函数是添加端口函数的简化版：
ts
// 添加标定点
function addMark() {
myDiagram.startTransaction('addMark');
myDiagram.selection.each((node: any) => {
if (!(node instanceof go.Node)) return;
let i = 0;
while (node.findPort("mark" + i.toString()) !== node) i++;
const name = "mark" + i.toString();
const newMarkData = {
markId: name
};
const arr = node.data.markArray;
if (arr) {
myDiagram.model.insertArrayItem(arr, -1, newMarkData);
}
});
myDiagram.commitTransaction('addMark');
}删除标定点函数
删除标定点函数的调用放在了标定点的右键菜单中，想要删除某个标定点，只需通过鼠标右键该标定点，点击移除标定点菜单后，就可以将这个标定点进行删除
ts
// 删除标定点
function removeMark(mark: any) {
myDiagram.startTransaction('removeMark');
const markId = mark.portId;
const arr = mark.panel.itemArray;
for (let i = 0; i < arr.length; i++) {
if (arr[i].markId === markId) {
myDiagram.model.removeArrayItem(arr, i);
break;
}
}
myDiagram.commitTransaction('removeMark');
}区分编辑和预览

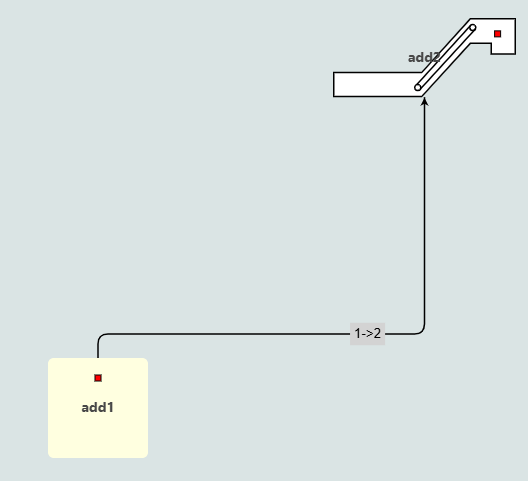

在Gojs中，如果画布处于编辑状态，是可以进行端口的添加，连接线的连接的，之前的一系列操作都是在编辑状态下进行的；但是画布通常还有一种界面状态：预览界面，在预览界面中是不能进行对节点的一系列操作，包括连接线的连接等，只能对画布进行平移来查看整个画布元素。
对于界面编辑/预览模式的切换，可以通过以下的函数进行实现：
ts
// 设置一开始画布为编辑模式
const isEditMode = ref(true)
// 切换编辑和预览模式
function toggleEditMode() {
myDiagram.startTransaction("changeModel");
isEditMode.value = !isEditMode.value;
if(isEditMode.value){
ElMessage('编辑模式')
} else {
ElMessage({
message: '预览模式',
type: 'success',
})
}
if (myDiagram) {
myDiagram.isReadOnly = !isEditMode.value;
myDiagram.allowEdit = isEditMode.value;
// 隐藏所有的节点端口
myDiagram.nodes.each((node: any) => {
node.ports.each((port: any) => {
myDiagram.model.setDataProperty(port.data, 'visible', isEditMode.value);
});
});
}
myDiagram.commitTransaction("changeModel");
}由于在预览界面，端口的是需要被隐藏的，所以要对模板中的端口模板进行设置，在切换到预览模式后将节点中的端口进行隐藏，在端口样式模板中绑定visible属性：
ts
$(go.Shape, 'Rectangle',
{
strokeWidth: 1,
desiredSize: new go.Size(6, 6),
},
new go.Binding('visible', 'visible'),
)通过isEditMode.value布尔值的切换来改变端口的显示/隐藏状态
连接线上的管道节点
重构扩展文件
管道节点需要在连接线上沿着连接线的路径进行移动，而官方给出的扩展文件没有办法实现该功能，官方的扩展文件LinkLabelOnPathDraggingTool.ts只是针对于连接线上的标签，不能用于我们需要的连接线上的节点进行沿着连接线移动
因此需要对其扩展文件LinkLabelOnPathDraggingTool.ts进行重新改写：
以下方法在鼠标点击的位置查找标签对象：它检查对象是否是链接的一部分，并且是否标记为链接标签（通过 _isLinkLabel 属性），同时修改后扩展到了节点
diff
public findLabel(): go.GraphObject | null {
const diagram = this.diagram;
const e = diagram.lastInput;
let elt = diagram.findObjectAt(e.documentPoint, null, null);
- if (elt === null || !(elt.part instanceof go.Link)) return null;
- while (elt !== null && elt.panel !== elt.part) {
- elt = elt.panel;
- }
- if (!(elt as any)['_isLinkLabel']) return null;
- return elt;
+ if (elt === null || (!(elt.part instanceof go.Link) && !((elt.part as any)['labeledLink'] instanceof go.Link))) return null;
+ while (elt !== null && elt.panel !== elt.part) {
+ elt = elt.panel;
+ }
+ if (elt === null) return null
+ if (!(elt as any)['_isLinkLabel'] && !((elt.part as any)['_isLinkLabel'])) return null;
+ return elt;
}修改后的代码考虑了 labeledLink 属性，以支持更复杂的场景：连接线上的移动内容是节点，而不单单是连接线上的标签
引入扩展
ts
import { LinkLabelOnPathDraggingTool } from './extensions/LinkLabelOnPathDraggingTool';
myDiagram.toolManager.mouseMoveTools.insertAt(0, new LinkLabelOnPathDraggingTool()); // 设置连接上的标签只能沿着连接线进行移动如果要是管道节点向连接线上的标签一样进行沿着连接线拖动，仅仅是引入拓展是不够的，需要对管道节点模板进行声明：
ts
{ segmentIndex: NaN, segmentFraction: 0.5, _isLinkLabel: true }segmentIndex：索引值，NaN表示索引值无效segmentFraction：节点处于连接线的位置，0.5表示处于中间位置_isLinkLabel：表示该节点对象是一个连接标签，为true表示可以对拓展进行使用
连接线上绑定管道节点
在连接线上添加管道，一开始想的是将连接线上的label标签作为管道节点，但是发现，连接线上的标签是不能实现传统节点的功能（如添加端口，添加标定点等等），其次连接线上的标签是不能被单独选中的，选中这个label就会导致整条连接线被选中，所以不能考虑使用连接线上的标签作为连接线上的管道进行使用
于是使用labelKeys，将通过管道模板产生管道节点通过labelKeys绑定到当前的连接线上，将管道节点名称key为pipe1的管道节点作为标签绑定在连接线上，这样这个管道节点一开始就会出现在连接线上
ts
const linkDataArray = [
{ from: "add1", fromPort: "top0", to: "add2", toPort: "bottom0", labelKeys: ["pipe1"] },
];同时，这个节点是需要存在的，即在nodeDataArray数组中有这个管道节点：
ts
const nodeDataArray = [
{ key: "add1", color: "lightyellow", loc: new go.Point(-150, 200), portArray: [{portId: "top0", portKey: "top"}, {portId: "left0", portKey: "left"}, {portId: "right0", portKey: "right"}, {portId: "bottom0", portKey: "bottom"}] },
{ key: "add2", color: "lightblue", loc: new go.Point(100, 50), category: "zhaChi", portArray: [{portId: "bottom0", portKey: "bottom"}] },
{ key: "pipe1", color: "gray", loc: new go.Point(0, 100), category: "pipe", portArray: [{portId: "top0", portKey: "top"}], markArray: [{portId: "mark0"}]},
];同时，需要在GraphLinksModel类中声明：linkLabelKeysProperty: "labelKeys"
动态添加管道节点
鼠标左键双击某条连接线，进行管道添加操作，添加后的管道会出现在该连接线上
添加管道函数为：
ts
// 在连接线上添加管道
function addPipe() {
myDiagram.startTransaction("addPipeToLinks");
myDiagram.selection.each(function(link: any) {
if (link instanceof go.Link)
{
var newPipeNode =
{
key: "newPipe",
color: 'gray',
category: "pipe",
portArray: [],
markArray: []
};
// 添加节点到节点数据模型中
myDiagram.model.addNodeData(newPipeNode);
// 确保link.data有linkLabels属性
if (!link.data.linkLabels) {
link.data.linkLabels = [];
}
// 向连接中添加标签键，将新节点的唯一标识符（key数据）添加到连接线的labelKeys属性中，使节点显示在连接线上
myDiagram.model.addLabelKeyForLinkData(link.data, newPipeNode.key)
}
});
myDiagram.commitTransaction("addPipeToLinks");
}信息面板节点
信息面板节点主要用于实现设备信息的展示，主要展示了设备的名称、风险等级、DCS数据、告警数据和损伤分布，并且需要通过按钮对每一项数据进行显示和隐藏的控制
设备信息面板节点通过go.Panel中的Table进行布局的
信息面板节点
ts
$(go.Panel, "Spot",
$(go.Panel, "Auto",
$(go.Shape, { fill: '#f4f4f4', stroke: 'black', strokeWidth: 1 }), // 设置最外层边框
$(go.Panel, "Table",
// 设置内部边框
$(go.RowColumnDefinition, { row: 0, separatorStroke: 'black' }),
$(go.RowColumnDefinition, { row: 1, separatorStroke: 'black' }),
$(go.RowColumnDefinition, { row: 2, separatorStroke: 'black' }),
$(go.RowColumnDefinition, { row: 3, separatorStroke: 'black' }),
$(go.Panel, "Table",
$(go.TextBlock,
{
stroke: 'black',
margin: 4,
row: 0,
column: 0,
},
new go.Binding('text','key')
),
// 报警标志样式模板
$(go.Shape, "Triangle",
{
desiredSize: new go.Size(20, 20),
stroke: 'black',
row: 0,
column: 1,
margin: 4
},
{
toolTip: // 定义节点工具提示
$("ToolTip",
$(go.TextBlock, { margin: 4 },
// 绑定设备的风险信息
new go.Binding("text", "riskData")
)
)
},
new go.Binding('fill', 'color'),
new go.Binding('visible', '', (data, obj) => {
const nodeData = obj.part.data;
return nodeData.riskVisible !== false;
})
)
),
// DCS面板
$(go.Panel, "Table", { row: 1, column: 0 },
{
defaultColumnSeparatorStroke: 'black',
defaultRowSeparatorStroke: 'black'
},
new go.Binding('itemArray', 'DCSArray'),
{
itemTemplate: $(go.Panel, "TableRow",
// 参数名模板
$(go.TextBlock,
{
stroke: 'black',
margin: 4
},
new go.Binding('text', 'name')
),
// value模板
$(go.TextBlock,
{
stroke: 'black',
column: 1,
margin: 4
},
new go.Binding('text', 'value')
),
// 单位模板
$(go.TextBlock,
{
stroke: 'black',
column: 2,
margin: 4,
},
new go.Binding('text', 'unit')
),
new go.Binding('visible', '', (data, obj) => {
const nodeData = obj.part.data;
return nodeData.dcsVisible !== false;
})
)
}
),
// 其他内容同DCS面板
...
)))信息面板的连接线
信息面板的连接线采用黑色和棕色相间的连接线，具体连接线模板设置如下：
ts
// 数据面板的连线模板
myDiagram.linkTemplateMap.add('infoPanelLink',
$(go.Link,
{
selectable: true,
resegmentable: true,
routing: go.Routing.Orthogonal,
curve: go.Curve.JumpGap,
toShortLength: 2,
adjusting: go.LinkAdjusting.End
},
new go.Binding("points"),
$(go.Shape, { isPanelMain: true, strokeWidth: 2, stroke: 'gray' }),
$(go.Shape, { isPanelMain: true, strokeWidth: 2, stroke: 'black', name: "FLOW", strokeDashArray: [10, 10] }),
)
);连接线的类型选择
在信息面板中，从信息面板端口出发/进入的连接线都要使用信息面板连接线，因此需要设置对连接的事件监听，如果连入/连出的面板类型为信息面板，就使用信息面板连线：
js
// 如果以信息面板端口为终点/起点的连接线，使用infoPanelLink类型的连接线
myDiagram.addDiagramListener("LinkDrawn", function(e: any) {
var link = e.subject;
var fromNode = link.fromNode;
var toNode = link.toNode;
// 检查连接的起点或终点是否是信息面板
if ((fromNode && fromNode.category === "infoPanel") || (toNode && toNode.category === "infoPanel")) {
// 设置连接的类别为 infoPanelLink
myDiagram.model.set(link.data, "category", "infoPanelLink");
}
});给设备创建信息面板
通过双击设备，点击创建数据面板按钮，触发创建数据面板函数，为设备添加一个其特有的数据面板，该函数只是简单的实现了设备名称的绑定：
ts
// 创建设备的数据面板
function addDataPanel(){
myDiagram.startTransaction("addDataPanel");
myDiagram.selection.each((node: any) => {
if (!(node instanceof go.Node)) return;
const newDataPanel =
{
key: `${node.data.key}信息面板`,
color: "red",
portArray: [{portId: "top0", portKey: "top"}, {portId: "left0", portKey: "left"}, {portId: "right0", portKey: "right"}, {portId: "bottom0", portKey: "bottom"}],
DCSArray: [{name: "流速", value: "20", unit: "m/s"}, {name: "温度", value: "30", unit: "℃"}],
damageArray: [{damageName: "盐酸腐蚀", damageValue: "100%"}],
alarmArray: [{alarmName: "警报"}],
riskData: "高风险",
category: "infoPanel"
}
myDiagram.model.addNodeData(newDataPanel);
});
myDiagram.commitTransaction("addDataPanel");
}SVG节点翻转
节点的翻转分为水平翻转和垂直翻转，翻转和旋转是不同的概念
对于Geometry类的几何图形，可以调用其方法scale进行控制节点的翻转，其中：
Geometry.scale(1, 1)：表示几何图形节点不翻转，且正常大小显示Geometry.scale(2, 2)：表示几何图形节点不翻转，且节点大小放大两倍Geometry.scale(-1, 1)：表示几何图形节点水平翻转，且正常大小显示Geometry.scale(1, -1)：表示几何图形节点垂直翻转，且正常大小显示
我们可以通过上述的方法进行控制SVG节点的翻转，在进行翻转前，需要对节点数据模板进行属性的增加，加入geometry属性（geometry属性表示几何图形的绘制字符串），同时进行在节点模板上的绑定：
ts
// 声明geometry的初始字符串数据
var zhaChiGeometry = go.Geometry.parse("XFM88 77.8 0 77.8 0 53.8 88 53.8 136.6 0 181.4 0 181.4 35.3 157.5 35.3 157.5 24.5 136.6 24.5z XM 86.8 70.1 L 141.7 10.2 XM 82.8 66.1 L 137.1 6.4 XM142 8.8B 0 360 139 8.8 3 3 XM87 68.8B 0 360 84 68.8 3 3");
// 模板绑定geometry属性，模板其他部分省略
$(go.Shape, "RoundedRectangle",
{
geometry: zhaChiGeometry,
stroke: "black",
fill: "white",
strokeWidth: 1.5
},
new go.Binding('geometry', 'geometry') // 在节点模板上进行绑定
),
// 这样当geometry属性的翻转信息发生改变，就会作用在对于的模板节点上对于节点数据nodeDataArray中SVG类型的数据，为了实现翻转效果，本应该添加三个属性：geometry，isHorizontalFlipped和isVerticalFlipped，但是后续发现这些属性可以在设置翻转函数中进行动态的添加，只有这个节点执行翻转动作时，这些属性才会被添加到对应的数据节点中。
SVG节点翻转函数：水平翻转函数（垂直翻转函数类似，不再进行说明）：
ts
// svg节点进行水平翻转
function horizontalFlip() {
myDiagram.startTransaction('horizontalFlip');
myDiagram.selection.each((node: any) => {
if (!(node instanceof go.Node)) return;
// 获取节点翻转标志，如果一开始没有，则默认为false
var isHorizontalFlipped = node.data.isHorizontalFlipped || false;
var isVerticalFlipped = node.data.isVerticalFlipped || false;
var zhaChiGeometrySample = go.Geometry.parse("XFM88 77.8 0 77.8 0 53.8 88 53.8 136.6 0 181.4 0 181.4 35.3 157.5 35.3 157.5 24.5 136.6 24.5z XM 86.8 70.1 L 141.7 10.2 XM 82.8 66.1 L 137.1 6.4 XM142 8.8B 0 360 139 8.8 3 3 XM87 68.8B 0 360 84 68.8 3 3");
// 根据翻转标志计算当前翻转状态
var currentGeometry = zhaChiGeometrySample;
if (isHorizontalFlipped) {
currentGeometry = currentGeometry.scale(-1, 1);
}
if (isVerticalFlipped) {
currentGeometry = currentGeometry.scale(1, -1);
}
// 翻转几何图形
var flippedGeometry = currentGeometry.scale(-1, 1);
myDiagram.model.setDataProperty(node.data, "geometry", flippedGeometry);
myDiagram.model.setDataProperty(node.data, "isHorizontalFlipped", !isHorizontalFlipped);
});
myDiagram.commitTransaction('horizontalFlip');
}节点旋转后导致端口移动混乱
在项目中，节点上的端口移动是通过其扩展方法PortShiftingTool实现的，我们可以通过按住Shift键和鼠标移动来控制端口在节点上的位置
但是如果节点旋转后，移动端口将会出现问题，端口的移动不会跟着鼠标移动
所以，需要对扩展代码PortShiftingTool.ts进行修改，修改updateAlignment函数：
ts
updateAlignment(): void {
if (this.port === null || this.port.panel === null) return;
// 获取最后输入的文档点
const last = this.diagram.lastInput.documentPoint;
const main = this.port.panel.findMainElement();
if (main === null) return;
// 将最后输入的点转换为局部坐标系中的点
const localPoint = main.getLocalPoint(last);
const tl = new go.Point(0, 0);
const br = new go.Point(main.actualBounds.width, main.actualBounds.height);
const x = Math.max(0, Math.min((localPoint.x - tl.x) / (br.x - tl.x), 1));
const y = Math.max(0, Math.min((localPoint.y - tl.y) / (br.y - tl.y), 1));
this.port.alignment = new go.Spot(x, y);
}修改完后，移动旋转后节点的端口，就能使其节点上的端口正常移动
问题记录
使用itemArray导致节点的其他元素消失
使用itemArry进行端口数组的绑定后，导致了该节点的其他元素（如节点名称）不显示了，由于替换此数组会导致此面板的所有子对象替换为在 itemTemplateMap 中找到的数组中每个特定项的面板副本，所有会导致节点的某些元素消失。
改进方法：将节点的其他元素都放在一个$(go.Panel, 'Spot',)中，其简单的结构如下：
ts
myDiagram.nodeTemplate =
$(go.Node, "Spot",
{
resizable: true,
rotatable: true
},
// 端口模板
new go.Binding('itemArray', 'portArray'), {
itemTemplate: $(go.Panel,
...
),
},
// 节点其他的元素
$(go.Panel, 'Spot',
$(go.Shape, "RoundedRectangle",
{
fill: "white",
strokeWidth: 0
},
new go.Binding("fill", "color"),
),
$(go.TextBlock,
{
margin: 10,
textAlign: 'center',
font: 'bold 14px Segoe UI,sans-serif',
stroke: '#484848',
editable: true,
_isNodeLabel: true,
cursor: "move"
},
new go.Binding('text', 'key').makeTwoWay(),
)
...
),
),控制台bug报错
Binding error
txt
Binding error: TypeError: Cannot read properties of null (reading 'commandHandler') setting target property "visible" on Panel(Auto)#543 with conversion function: function(o) {
return o.diagram.commandHandler.canRedo();
}出现问题的代码：Redo和Undo按钮的出现和隐藏判断时出现问题
ts
new go.Binding("visible", "", function(o) {
return o.diagram.commandHandler.canRedo();
}).ofObject()),这个错误表明在尝试读取 commandHandler 属性时，diagram 属性为 null。这通常发生在绑定评估时，上下文对象 o 不是预期的对象。
要解决这个问题，可以在转换函数中添加检查，确保 o 和 o.diagram 不是 null 后再访问 commandHandler，需要将代码修改为：
ts
new go.Binding("visible", "", function(o) {
if (o && o.diagram) {
return o.diagram.commandHandler.canRedo();
}
return false;
}).ofObject()),Change not within a transaction
Change not within a transaction: !d isReadOnly: Diagram "diagramDiv" old: false new: true
原代码：
ts
// 切换编辑和预览模式
function toggleEditMode() {
isEditMode.value = !isEditMode.value;
if (myDiagram) {
myDiagram.isReadOnly = !isEditMode.value;
myDiagram.allowEdit = isEditMode.value;
}
}修改后的代码：
ts
// 切换编辑和预览模式
function toggleEditMode() {
myDiagram.startTransaction("changeModel");
isEditMode.value = !isEditMode.value;
if (myDiagram) {
myDiagram.isReadOnly = !isEditMode.value;
myDiagram.allowEdit = isEditMode.value;
}
myDiagram.commitTransaction("changeModel");
}端口隐藏导致连接线错乱

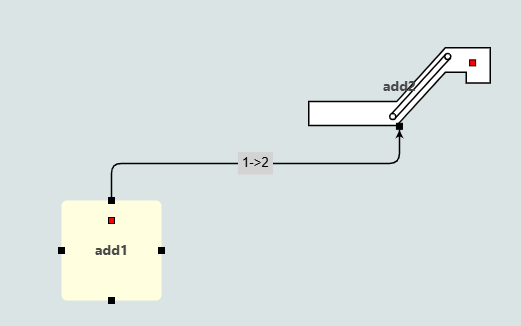

在编辑模式下的界面如下所示，从节点1的上端口连接到节点2的下端口：

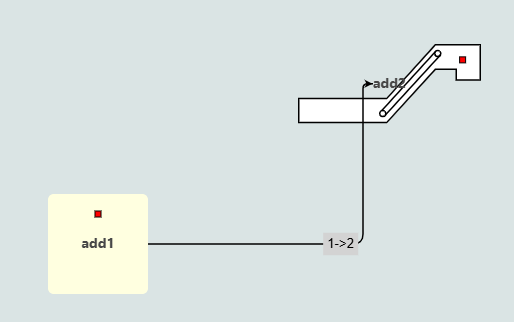

在切换到预览模式后，端口会进行隐藏后，但是连接线没有从端口位置进出，而是通过节点1向节点2进行连接
在一开始的时候，在端口模板中是将visible属性绑定在主面板上的，切换visible属性可能会导致该端口上的连接失效：
ts
itemTemplate: $(go.Panel,
{
portId: "Top",
fromSpot: go.Spot.Top,
toSpot: go.Spot.Top,
fromLinkable: true,
toLinkable: true,
cursor: 'pointer',
alignment: go.Spot.Top,
visible: true,
},
new go.Binding('portId', 'portId'),
new go.Binging('visible', 'visible'),
)所以后续将端口的visible属性绑定到端口的样式属性上，只是单纯的隐藏掉这个端口的样式：
ts
$(go.Shape, 'Rectangle',
{
strokeWidth: 1,
desiredSize: new go.Size(6, 6),
},
new go.Binding('visible', 'visible'),

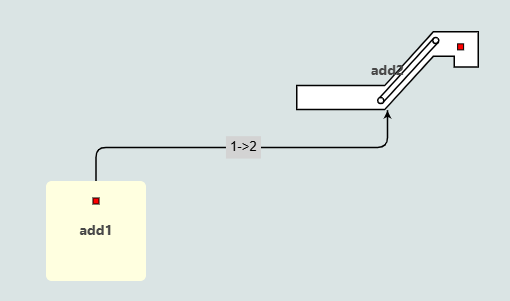

)经过上述修改后，在预览模式下，端口隐藏后，其连接线就可以正常显示了
预览模式切换回编辑模式时连线路径变化

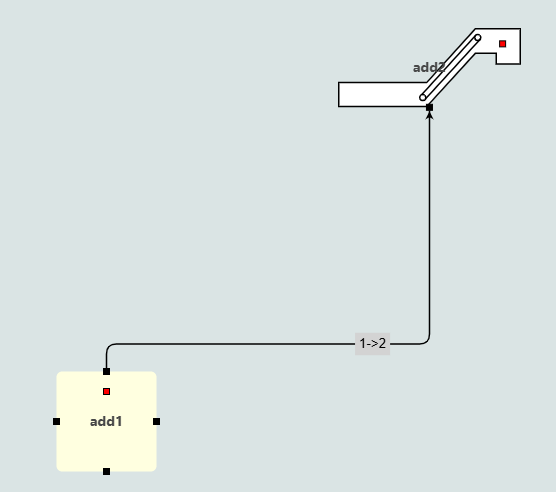

在编辑模式中改变连接线的位置形态，如下图所示：
切换到预览模式，正常显示：

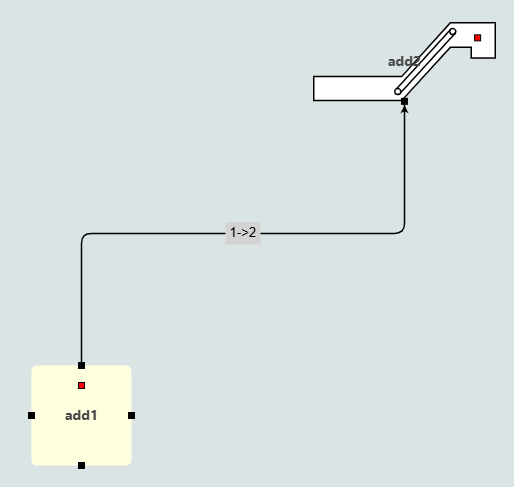

但是从新切换回编辑模式，连接线的路径就发生了变化，不再按照原路径连接：
经过排查，了解到在 GoJS 中，默认情况下，链接（Link）会尝试使用最短路径进行连接。如果你想要取消这种最短路径连接属性，可以使用不同的路由（Routing）策略。
diff
$(go.Link,
{
- routing:go.Routing.AvoidsNodes,
+ routing: go.Routing.Orthogonal,
curve: go.Curve.JumpGap,
corner: 10,
adjusting: go.LinkAdjusting.Stretch,
reshapable: true // 设置连接线的形态是否可以被修改
},

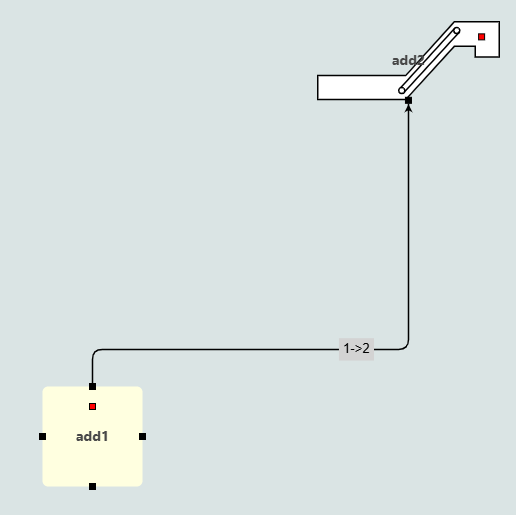

)修改为Orthogonal路由策略后，连接线在从预览模式切换回编辑模式后，其形态不会发生变化：
